SR-200HD EXTREME 4K

    Kann mir bitte jemand erklären, was "ACM Kontrolle An, Aus" in den Einstellungen des Satreceivers bedeutet?

    Can anyone tell me please, what "ACM-Control on, off" in the menue of a satellite receiver means?

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    Möglicherweise AudioControlModule, sicher bin ich mir da aber nicht.

    If you don't specify the antenna size and the approximate location, posting is useless if it's about signal acquisition.

    "Auto" should never be in the settings.

    Dish & Location

    N 48.602 E 15.553

    240 Irte (Ku/C)

    180 Laminas stationary (KaEABCD/Ku/C/X), mobil (all)

    120 Laminas (Ku)

    100 (Ku, 7°E/1.9°E/1°W), 85 (Ku, 13°E/16°E/19.2°E)

    ChatGPT:

    On satellite receivers, ACM stands for Adaptive Coding and Modulation.

    It’s part of the DVB-S2 and DVB-S2X standards and is mostly used in professional broadcast and data links, not consumer DTH (direct-to-home) TV.

    Here’s the idea:

    VCM (Variable Coding and Modulation) → lets the operator send different streams within the same carrier using different coding rates and modulations (for example, one PID in QPSK 3/4, another in 8PSK 5/6). Each service has a fixed modulation/coding chosen by the uplink, but can differ between streams.

    ACM (Adaptive Coding and Modulation) → takes it a step further. The modulation and coding of a given stream are adaptively changed in real time depending on the reception conditions (rain fade, dish size, link budget). The return channel (feedback from the receiver or terminal) tells the uplink what the channel conditions are, and the uplink adapts accordingly.


    Where it’s used:

    Broadband VSAT and professional links → ACM is essential for maximizing throughput. When the weather is clear, the hub uses high-order modulation (like 16APSK, 32APSK) with high FEC efficiency; during rain fade, it falls back to QPSK/3/4 or similar robust settings.

    Contribution feeds and some IP over satellite systems.

    Consumer DTH TV normally uses CCM (Constant Coding and Modulation) because the broadcaster cannot adapt per individual viewer.


    In practice:

    A satellite receiver that shows "ACM" capability means it can handle adaptive/variable modulation streams (often seen on professional or feed transponders).

    If a transponder is marked ACM/VCM, it won’t behave like a simple TV channel multiplex. Instead, you’ll often find multiple PLS (Physical Layer Scrambling) codes, per-stream coding rates, and sometimes it won’t lock on consumer receivers at all unless they support these modes.


    👉 In short:

    ACM = Adaptive Coding and Modulation, a DVB-S2 feature that dynamically changes modulation/FEC to optimize link efficiency depending on channel conditions, mainly used in professional/data satellite systems.

    Here is the part of the menue that i ment:

    This receiver finds on a single data transponder up to several hundrets of streams.
    Could it find videocontent in such datastreams, if video is available in such a stream ,that normal receiver could not find?
    Until now i had no succes, finding a videostream in a data channel with this receiver.

    Images

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    Edited 6 times, last by satdxer (September 23, 2025 at 9:42 PM).

    Gestern habe ich dann mal im Menü die Funktionen "ACM Control" und "PLSN Super Scan" deaktiviert und im C-Band auf SES5 (5° Ost) so wie auf
    Eutelsat 10B (10° Ost) einen Blindscan durchgeführt.
    Es wurden auf beiden Sateliten je zwei Programme mit Verschlüsselungssymbol $ (CAS unknown) unter den Radios abgespeichert.
    Ggf. ein Hinweis auf einen gefundenen und eingelesenen Datenkanal?

    Ich habe die PVR Funktion aktiviert, aber die aufgezeichneten Dateien hatten 0 MB.


    Yesterday I deactivated the "ACM Control" and "PLSN Super Scan" functions in the menu and carried out a blind scan on SES5 (5° East) and
    Eutelsat 10B (10° East) in the C band.
    Two programs with the encryption symbol $ (CAS unknown) were saved under the radios on both satellites.
    Possibly an indication of a data channel that has been found and read in?
    I activated the pvr function, but the recorded files had 0 MB.

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    1. SES 5:
    Parameter: 3991 L 51427 Auto (Rest siehe Screenshots).
    Kennung:
    1. Unname
    2. E__AG_E5_EH_N01_555
    Aktuell wieder aktiv!

    Im Info Menü war zu sehen, dass die Modulationsparamenter wechselten zwischen S2 und S2X, so wie zwischen DUMMY, QPSK, 8PSK,
    16 und 32 APSK.
    Videotyp: MPEG1 Audio Typ: MPEG1, Auflösung: 720*576.
    -------------------------------------------------

    1. SES 5:
    Parameters: 3991 L 51427 Auto (rest see screenshots).
    Identification:
    1. Unnamed
    2. E__AG_E5_EH_N01_555
    Actually active again!

    In the info menu one could see that the modulation parameters changed between S2 and S2X, as like between DUMMY, QPSK, 8PSK,
    16 and 32 APSK.
    Video Type: MPEG1 Audio Type: MPEG1, Resolution: 720*576.

    2,Eutelsat 10B:
    Parameter: 4014 L 28048 Auto (Rest siehe Screenshots).
    Kennung:
    1. Unname
    2. Shared_E10B
    Aktuell noch aktiv.
    Im Info Menü ist zu sehen, dass die Modulationsparamenter wechseln bei S2 zwischen DUMMY, QPSK, 8PSK, und
    16APSK.
    Videotyp: MPEG1 Audio Typ: MPEG1, Auflösung: 720*576.

    Im Info Menü ist zu sehen, dass die Modulationsparamenter wechseln bei S2 zwischen DUMMY, QPSK, 8PSK, und
    16APSK.
    Videotyp: MPEG1 Audio Typ: MPEG1, Auflösung: 720*576.


    --------------------
    2, Eutelsat 10B:
    Parameters: 4014 L 28048 Auto (rest see screenshots).
    Identification:
    1. Unnamed
    2. Shared_E10B
    Currently still active.
    In the info menu you can see that the modulation parameters change for S2 between DUMMY, QPSK, 8PSK, and
    16APSK.
    Video Type: MPEG1 Audio Type: MPEG1, Resolution: 720*576.

    In the info menu i can see that the modulation parameters change for S2 between DUMMY, QPSK, 8PSK, and
    16APSK.
    Video Type: MPEG1 Audio Type: MPEG1, Resolution: 720*576.

    Quote from satdxer

    Im Info Menü war zu sehen, dass die Modulationsparamenter wechselten zwischen S2 und S2X, ...

    Wohl die Folge der ausgeschalteten ACm Control.

    If you don't specify the antenna size and the approximate location, posting is useless if it's about signal acquisition.

    "Auto" should never be in the settings.

    Dish & Location

    N 48.602 E 15.553

    240 Irte (Ku/C)

    180 Laminas stationary (KaEABCD/Ku/C/X), mobil (all)

    120 Laminas (Ku)

    100 (Ku, 7°E/1.9°E/1°W), 85 (Ku, 13°E/16°E/19.2°E)

    Quote from satdxer

    Yesterday I deactivated the "ACM Control" and "PLSN Super Scan" functions in the menu and carried out a blind scan on SES5 (5° East) and
    Eutelsat 10B (10° East) in the C band.
    Two programs with the encryption symbol $ (CAS unknown) were saved under the radios on both satellites.
    Possibly an indication of a data channel that has been found and read in?

    These are mostly IP transponders of the following types:

    Location: Banska Bystrica, Slovakia
    Ku-Band: 50°West - 95°East Gibertini OP100 (1,0m)
    Ku-Band: 5°West - 39°East WaveFrontier T90 (0,9m)
    Ku-Band LNB: Avenger PLL321S-2 PLL
    Tuner: TBS 5927&5925&5220, EDISION MIO+ 4K, Mut@nt HD51, Dreambox ONE&900UHD

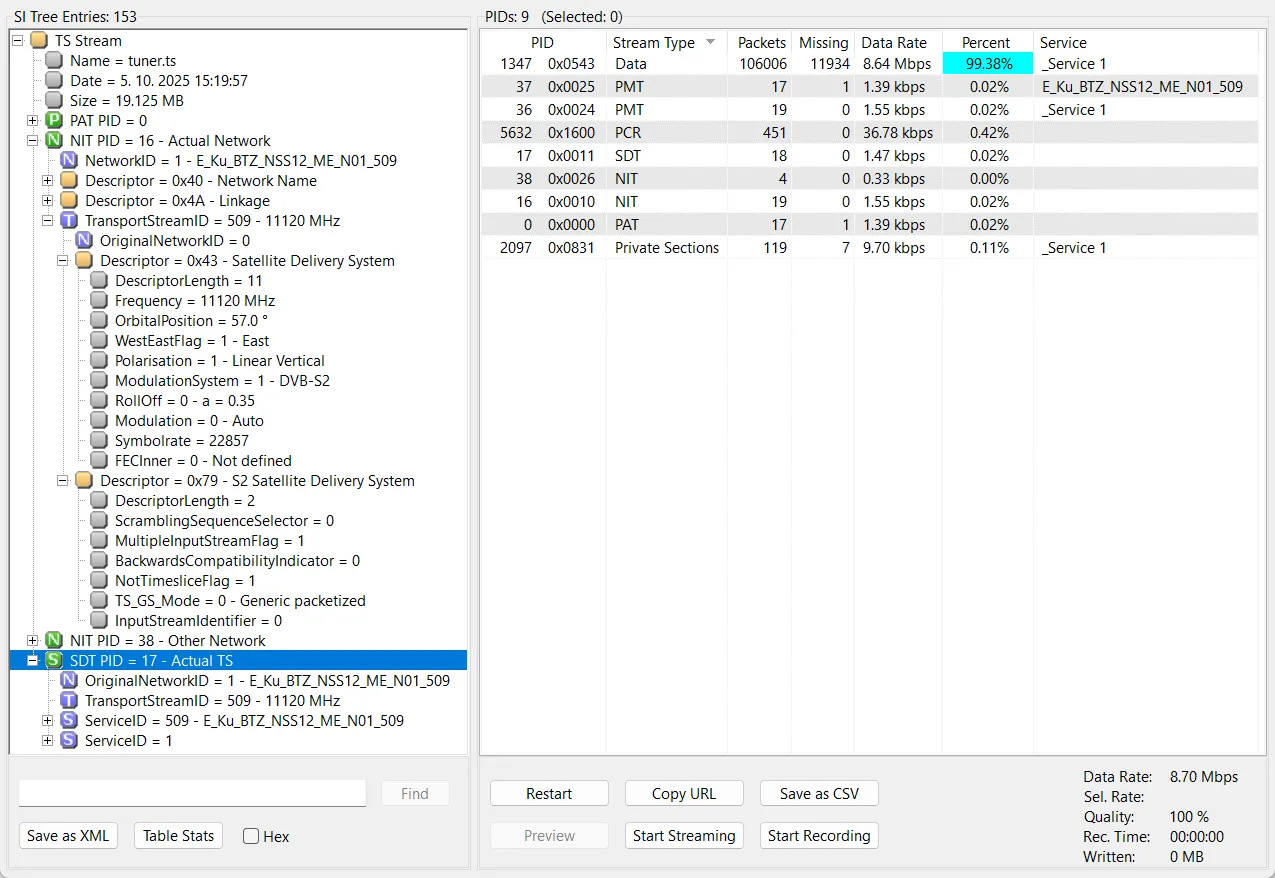

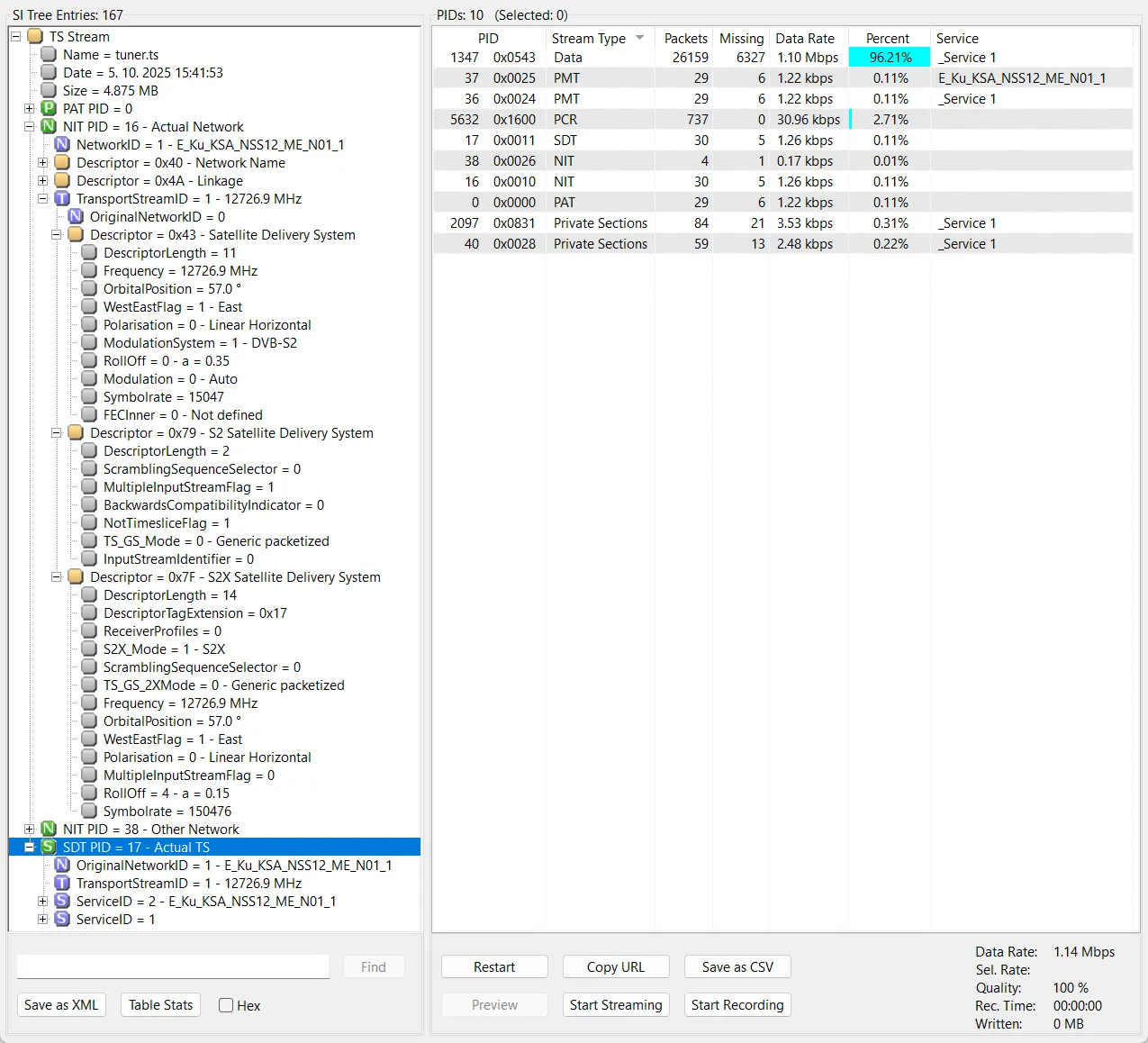

    Ergänzend die CS Auswertung.

    Erstaunlich, dass der Receiver da was einliest.

    Images

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    Ganz nettes Kästchen, vom Gewicht her ist eigentlich nichts drin :10: Hab das Teil schon eine Weile,
    konnte mich noch nicht viel damit befassen.

    Scan auf 57°Ost, ACM On, PLSN On.


    Grüße Kathrein018:3:

    Für eigentlich nichts drin kann es eine ganze Menge mehr als manch anderer Satreceiver dieser Preisklasse.
    Vernünftig durchdacht ohne viel Schnick Schnack drum rum.
    Logische Menüführung.
    Macht wirklich Spass, diese kleine Kiste.

    Mit den beiden deaktivierten Funktionen findet der Receiver anscheinend auch den ein oder anderen Datenkanal und liest ihn als Radio ein.
    Mit aktivierten Funktionen findet er nur die Transponder.
    Ich gehe übrigens davon aus, dass das Gerät die S2X Modulation verarbeiten kann.

    Ist vielleicht etwas naiv gedacht, aber ich hoffe ja immer noch auf Videocontent in einem dieser eingelesenen Datenkanäle.

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    Edited once, last by satdxer (October 5, 2025 at 3:34 PM).

    Location: Banska Bystrica, Slovakia
    Ku-Band: 50°West - 95°East Gibertini OP100 (1,0m)
    Ku-Band: 5°West - 39°East WaveFrontier T90 (0,9m)
    Ku-Band LNB: Avenger PLL321S-2 PLL
    Tuner: TBS 5927&5925&5220, EDISION MIO+ 4K, Mut@nt HD51, Dreambox ONE&900UHD

    Hier gibt es wohl noch einige Überraschungen zu entdecken. :26:

    PLSN Super Scan:
    Wenn Sie „An“ ausgewählt haben, findet der Receiver
    beim Sendersuchlauf „BLIND SCAN“ auch schwächere
    Sender. ( laut I-Net)

    Beim Paksat: ACM off, PLSN on: Scandauer ca.11 Minuten, hier taucht dann plötzlich 3834 H auf, weit unter Lock :39:

    ACM & PLSN off Scandauer ca. 3.30 Minuten.

    Es gibt hier wirklich viel zu entdecken.
    Immer wieder was Neues.
    Der Receiver läuft stabil und schnell.
    Was ist I-net, bin noch nicht dahinter gestiegen.
    Die Netzfunktionen habe ich noch nicht getestet, habe immer per USB upgedatet.
    Vor allem, regelmäßige Updates, manchmal bis zu drei pro Monat sind hier Standard.

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    Info aus dem "Internet".

    Nicht am Netz? Dann hast du ja nicht die ganzen "Sonderfunktionen " genießen können. :10:

    Wenn es bei dir überhaupt noch funktioniert...

    Kathrein CAS 018 KU-Band 80°Ost - 45°West - Invacom SNF-031 / Polarmount mit ASC1

    Kathrein CAS23 C/KU - Invacom SNF-031

    SF8008, Goldmaster SR-525HD, SR-200HD EXTREME 4K, TBS 5927 USB

    Location: Brandenburg / Märkisch-Oderland

    Beim Einlesen von verschlüsselten Feeds ist mir erstmalig aufgefallen, dass neben BISS auch BISS1 angezeigt wird.
    Ich habe immer die aktuellste Firmware drauf, habe mir aber alle verfügbaren alten Updates runtergeladen. Das sind sehr viele verfügbare Updates. Mit der ersten Firmware Generation im alten Look waren auch niedrige SR kein Problem.
    Mittlerweile werden die nicht mehr so gut empfangen.

    C-, Ku- und Ka Band Empfang mit 3 x 125 cm EmmeEsse/Kreiling Satantennen in Ostwestfalen (Germany).
    PC Card: TBS 5925. Aktuell genutzte Receiver: StarSat SR-200 HD Extreme, OB S3 Mini II, Dr HD D15. :51:

    Hallo qwer,

    kannst du bitte der Ordnung halber vielleicht ACM Control in
    SR-200HD EXTREME 4K umbenennen, somit weiß jeder worum es sich
    hier handelt...

    Danke im voraus!


    Grüße Kathrein018 :3:

    Kathrein CAS 018 KU-Band 80°Ost - 45°West - Invacom SNF-031 / Polarmount mit ASC1

    Kathrein CAS23 C/KU - Invacom SNF-031

    SF8008, Goldmaster SR-525HD, SR-200HD EXTREME 4K, TBS 5927 USB

    Location: Brandenburg / Märkisch-Oderland

  • qwer October 7, 2025 at 5:22 PM

    Changed the title of the thread from “ACM Control” to “SR-200HD EXTREME 4K”.

    Ausser uns beiden dürften den Receiver wohl nicht viele User hier im Forum haben.
